cd机器视觉检测设备线扫相机的光学设计

发布日期:2022-05-14 内容来源于:http://cyszdh.com/

更多 0

ccd机器视觉检测设备线扫相机的光学设计


  (1)ccd机器视觉检测设备相机—物体关系


  人眼或者标准的照相机在一个时刻获取一幅图像,对于静止物体和运动物体是没有区别的。同一时刻,所有的图像数据都会被收集。


  线扫相机需要物体或者相机运动,最后的图像大小一方面取决于相机的分辨率,另一方面取决于主机拼接的线数。有两种搭建线扫相机的方式:


  · 相机静止,物体运动


  · 相机运动,物体静止


  相机和物体同时移动,在大多数场合下没有意义。


  线扫相机一次只取图像的一行,随着被检测物体运动,一行接一行地采集,因此用线扫相机采集的一个2D图像的每一行都是在不同时间点采集的。这与面阵相机来或者人眼采集图像在机器视觉软件理解的意义上来说,是不一样的。

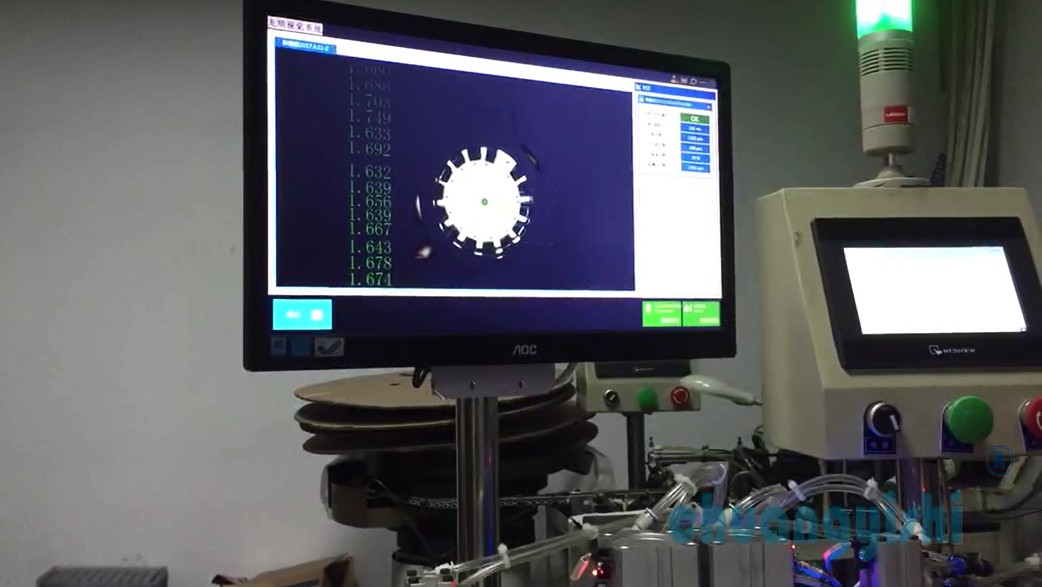

ccd视觉检测设备

  (2)ccd机器视觉检测设备线扫镜头


  从上到下文件扫描仪对比,线扫相机需要镜头,这与面阵相机是完全相同的。但是作为线扫相机,提供很高的分辨率(最高16K/线),相机需要拥有高质量镜头与合适的MTF。

ccd视觉检测设备

  (3)ccd机器视觉检测设备线扫光源


  与面阵相机最大的不同就是光源的搭建,为了获取相同的行(物体运动很快),你必须要照亮一条线,但由于速度很快(一般在us级别),因此线扫相机经常需要很高亮度的光照(高达1000000lux)。
