CCD视觉检测设备工作原理

发布日期:2019-10-29 内容来源于:http://cyszdh.com/

更多 0

CCD机器视觉检测设备技术能够最大程度的降低成本,提高产能,在高速下执行100%的在线监视,检视的准确度也达到接近100%的程度,且机器视觉检测设备可以24小时不间断的工作因此产业界大量地采用机器视觉检测技术,在很多场合实现在线高精度高速测量。

      纵观行业应用概况,在自动化生产的应用中,机器视觉检测设备按照其安装的载体可分为:在线检测系统和离线检测系统。金密视觉根据行业具体研发生产的在线智能视觉检测仪器以及离线智能视觉检测仪器可快速应用于各类工业产品,简单配置后即可投入实际检测应用,可谓为自动化检测行业的一大利器。

      随着计算机技术,数字图像处理技术,LED光源技术等领域的不断发展,机器视觉技术也有长足的进步,机器视觉技术在检测领域的应用也越来越广,可靠性越来越高,检测速度越来越快,已经成为众多领域不可或缺的技术手段。


视觉检测工作过程:

  ①、工件定位检测器探测到物体已经运动至接近摄像系统的视野中心,向图像采集部分发送触发脉冲。

  ②、图像采集部分按照事先设定的程序和延时,分别向摄像机和照明系统发出启动脉冲。

  ③、摄像机停止目前的扫描,重新开始新的一帧扫描,或者摄像机在启动脉冲来到之前处于等待状态,启动脉冲到来后启动一帧扫描。

  ④、摄像机开始新的一帧扫描之前打开曝光机构,曝光时间可以事先设定。

  ⑤、另一个启动脉冲打开灯光照明,灯光的开启时间应该与摄像机的曝光时间匹配。

  ⑥、摄像机曝光后,正式开始一帧图像的扫描和输出。

  ⑦、图像采集部分接收模拟视频信号将其数字化,或者是直接接收摄像机数字化后的数字视频数据。

  ⑧、图像采集部分将数字图像存放在处理器或计算机的内存中。

  ⑨、处理器对图像进行处理、分析、识别,获得测量结果或逻辑控制值。

  ⑩、处理结果控制流水线的动作、进行定位、纠正运动的误差等。

以上就是CCD机器视觉检测设备的工作原理。

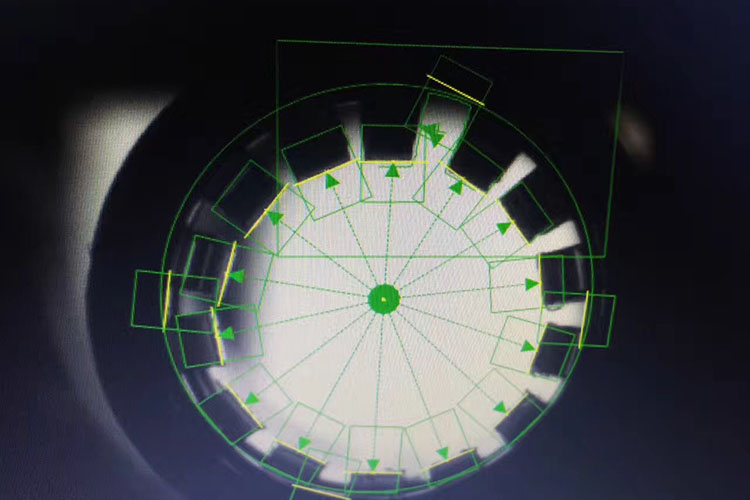

CCD视觉检测设备
